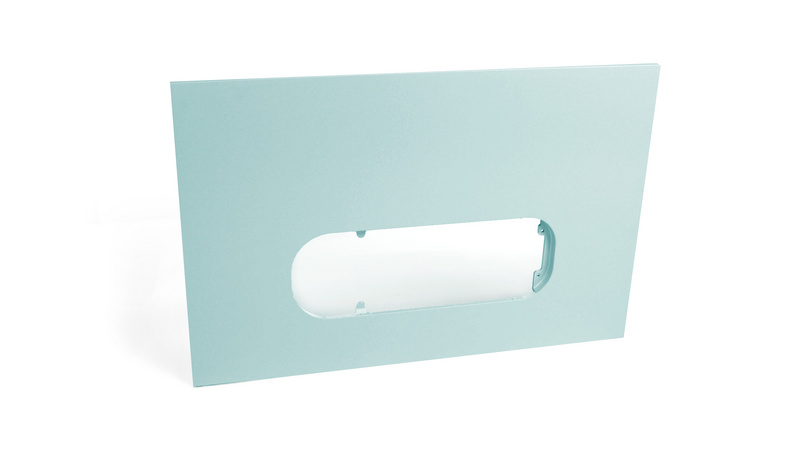

Abmessung (L x B x H): 671 mm x 453,90 mm x 20 mm

Gewicht: 2.260 Gramm

Legierung: EN-MC MgAl6Mn (AM60)

Beschreibung:
Fertigung auf einer Frech DAK1600 Fertigungszelle / Extreme Ebenheitsanforderung an grossflächiges und dünnwandiges Bauteil (Wanddicke 3mm) von 0,5mm über gesamte Oberfläche wird werkzeugfallend erreicht und in der Serie mit 21 Messpunkten zu 100% geprüft.

Konstruktive, gießtechnische und formtechnische Anforderungen:
Sehr hohe Anforderungen an Oberfläche – kompletter Sichtbereich mit Pulverbeschichtung

Gründe für die Herstellung in Druckguss:
Durch Erreichung der geforderten Ebenheitsanforderung von 0,5mm werkzeugfallend über das gesamte Bauteil entfällt ein komplexer Richtprozess, der bei ähnlichen Platten von Marktbegleitern durchgeführt wird und wesentlich ungenauer ist. Leichtbau – Gewichtsersparnis gg. Alu-Druckguss > 1,2 Kg

Gründe für die Prämierung:

• Hochwertige Oberflächengüte im Gusszustand
• Ebenheitsanforderung von 0,5 mm über gesamte Oberfläche an  grossflächiges und dünnwandiges Bauteil mit einer Wanddicke von nur 3 mm
