Abmessung (L x B x H): 94 mm x 92 mm x 92 mm

Gewicht: 450 Gramm

Legierung: Al Si 12 (230)

Beschreibung:
In die vier auf der 46mm langen Seite befindlichen Bohrungen werden später Miniaturmotore zur Signalerfassung montiert. Das später montierte Gehäuse muss IP56 Dichtheit erfüllen.

Konstruktive, gießtechnische und formtechnische Anforderungen:
Das fehlerfrei "Auslaufen" des großen Zylinders und der Bohrungen gewährleisten, aufgrund der technischen Anforderungen (genaueres s. nächsten Punkt).

Gründe für die Herstellung in Druckguss:

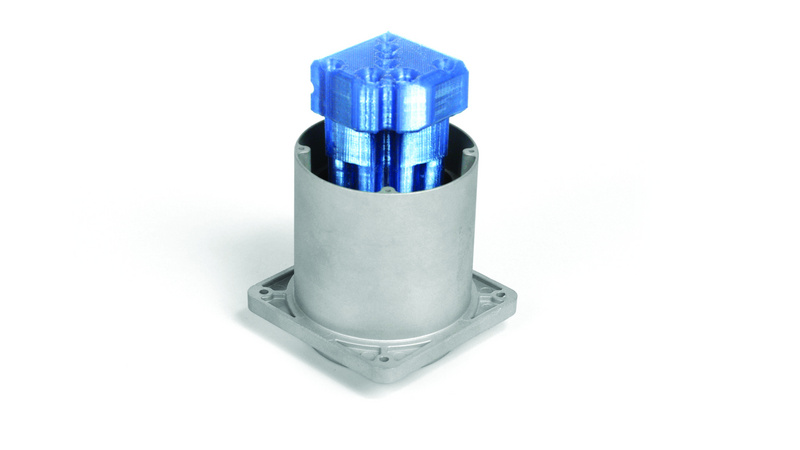

Um die Fehlerfreiheit von Oberflächen- oder Gefügefehlern zu gewährleisten, müssen neben den reinen Gießparametern auch der Wärmehaushalt der Form optimal sein. Mit konventionellen Methoden (klassische Temperierung des Formkerns) wäre das so nicht möglich. Durch Einsatz eine additiv hergestellten Formkerns im 3D Druckverfahren konnte die Gussteilqualität verbessert werden. Zudem wurde der Wärmeverbrauch der Form reduziert und die Zykluszeit verkürzt.

Gründe für die Prämierung:

• Kombination mit innovativer Additiver Fertigung
• Verschiebung konventioneller Herstellbarkeitsgrenzen
• Spezielle Temperiermaßnahmen
