Maße: 372 x 170 x 183 mm
Gewicht: 3298 g
Legierung: ZP5

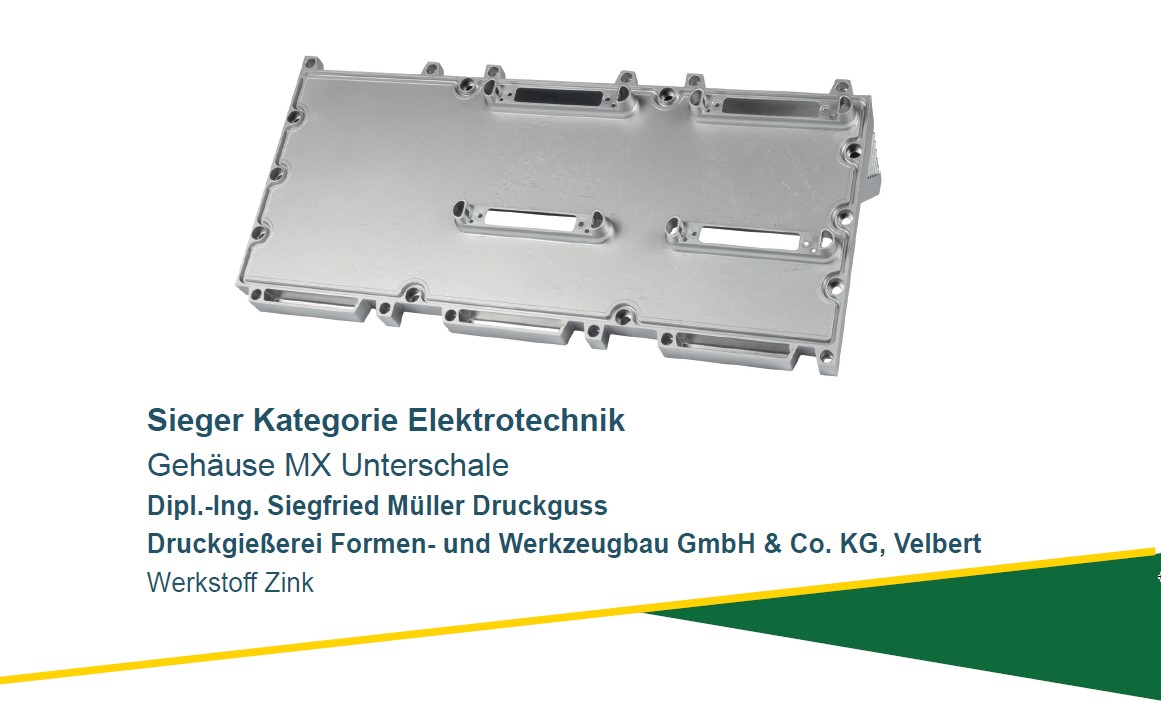

Für eine innovative Schaltschranklösung in modularer Bauweise der Fa. Beckhoff nach dem Plug-and-Play-Prinzip wurde eine Produkterweiterung vorgenommen. Für ein neues Modul ist eine gegossene Unterschale konzipiert worden, die steckbar dem Baukastensystem hinzugefügt werden kann. Da sich Schaltschränke und ihre Module in einer direkten industriellen Umgebung befinden, werden höchste Anforderungen an Robustheit und insbesondere an die Dichtigkeit entsprechend IP67 Standards
gestellt. Aufgrund der Robustheit und der Möglichkeit im Zinkdruckguss Bauteile mit geringen Toleranzen umsetzen zu können als auch der Eigenschaft der elektromagnetischen Abschirmung und der Wärmeleitfähigkeit, wurde die Unterschale des Zusatzmodules erneut aus Zink hergestellt. Das Bauteil zeichnet sich durch eine für Zinkdruckguss außergewöhnliche Größe, das Stückgewicht als auch durch die umgesetzte Fließlänge im Werkzeug aus. Trotz des Teilegewichtes gibt es eine Vielzahl filigraner Details und Durchbrüche, die für Komplexität sorgen. Die schwierig zu gießenden Pinolen und Dichtflächen stellen eine qualitativ hochwertige Umsetzung dar. Das Werkzeugkonzept überzeugt durch die Anordnung des Angusskanales über einen Unterflurschieber
